Neuro-Imagem – NIRS

Dispositivos de neuro-imagem oferecem aos pesquisadores uma maneira de imagem da estrutura, função e farmacologia do cérebro.
A combinação de estimulação e técnicas de imagem é uma excitante nova disciplina dentro do campo.

A espectroscopia de infravermelho proximal (NIRS) detecta mudanças nas concentrações de hemoglobina no sangue associadas à
atividade neural e é usada no campo da Neurociência Cognitiva como uma substituição parcial para técnicas de fMRI. para fNIRS,
TMS-NIRS, EEG-NIRS & MEG-NIRS

•    Imagem cerebral funcional NIRS com neuronavegação para planejar e digitalizar localização dos optodes na Ressonância Magnética (MRI) do sujeito para maior precisão espacial;
•    4 a 24 fontes; 8 a 32 detectores corticais fornecendo mais de 72 canais de dados;
•    Integração multimodal com TMS, tDCS / tACS, EEG, MRI, MEG.


Descrição do Produto

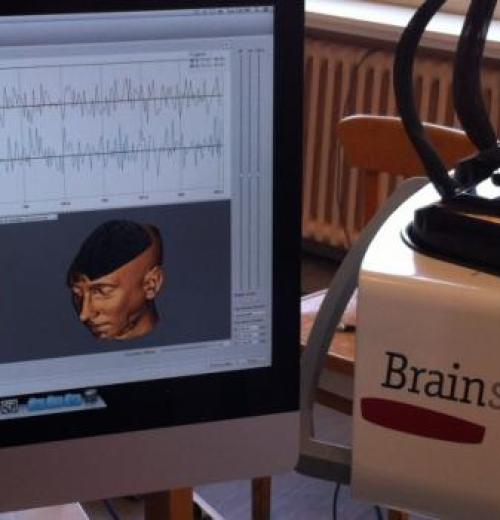

O sistema Brainsight NIRS combina sem esforço, espectroscopia por infravermelho próxima Funcional (fNIRS) com
Neuronavegação, para fornecer uma solução única e poderosa para a imagem cerebral multi-modal funcional na neurociência.

O Sistema NIRS utiliza luz InfraVermelha fornecida por fibras ópticas no escalpo, e em seguida, através do crânio e no o cérebro.

Uma vez no cérebro, a luz InfraVermelha (IR) reflete e é espalhada pelo tecido cerebral e sangue. Um conjunto secundário de fibras ópticas
no couro cabeludo captura a luz InfraVermelha à medida que esta luz vai em direção externa da cabeça. É possível detectar alterações na
concentração de hemoglobina oxigenada e desoxigenada no sangue que foi demonstrada pelos estudos fMRI para se correlacionar
diretamente com a atividade cerebral.

Nós conseguimos esta imagem do cérebro usando fontes de emissão de Laser com dois ou mais Comprimentos de Onda (wavelengths) e
detectores de sensibilidade elevada para medições profundas do cérebro. Além disso, o sistema se beneficia de detectores adicionais para a
medição dedicada de sinais superficiais (por exemplo, do escalpo/couro cabeludo), que podem então ser removidos da análise. As localizações
de todas as fontes e detectores podem ser gravadas usando as características de neuronavegação do Sistema Brainsight, permitindo que as
variações nos níveis de oxigenação do sangue sejam mapeadas em reconstruções 3D do cérebro do sujeito (ou um cérebro médio, se a
ressonância magnética específica do sujeito não estiver disponível).


Algumas das principais características do Brainsight NIRS são:

• Design exclusivo e patenteado de optode e tampa para otimizar o uso multi-modalidade, incluindo:

o    NIRS & tDCS;
o    NIRS & TMS;
o    NIRS & EEG;
o    NIRS & TMS & EEG;
o    NIRS & MEG.

• Amostragem de alta freqüência de NIRS a 100Hz;
• 8 canais analógicos para registrar simultaneamente estímulos e bio-sinais (pulso, respiração etc.).
• Os detectores exclusivos dedicados à atividade superficial (escalpo/couro cabeludo) são colocados perto de cada fonte de emissão de
Laser e assim ajudam a remover o sinal espalhado do couro cabeludo e do tecido muscular, que não interessam ao estudo.
• Design modular e flexível com uma interface de software intuitiva.


Informação Adicional

Canaiss    • Até 32 canais em módulos de 8, cada um:

o    4 fontes de emissão de Laser com Duplo Comprimento de onda;
o    8 detetores “Corticais” de Alta Sensibilidade;
o    4 detetores proximais (“scalp” detectors).

Canais Auxiliares    8 canais.

Comprimento de Ondas    Usualmente 685nm & 830nm. Opção para diferentes tamanhos.

Taxa de Amostragem    • 100Hz para Sinal NIRS;

• 8kHz para Canais Auxiliares.

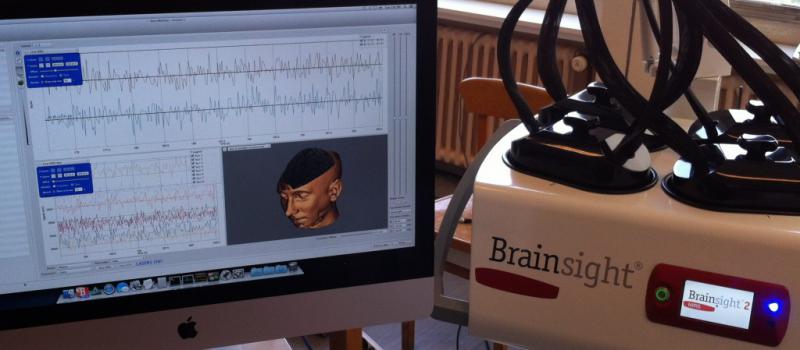

Unidade Brainsight NIRS

Fontes x Detetores    4 x 8, 8 x 16, 12 x 24, 16 x 32, customizado – A especificar.

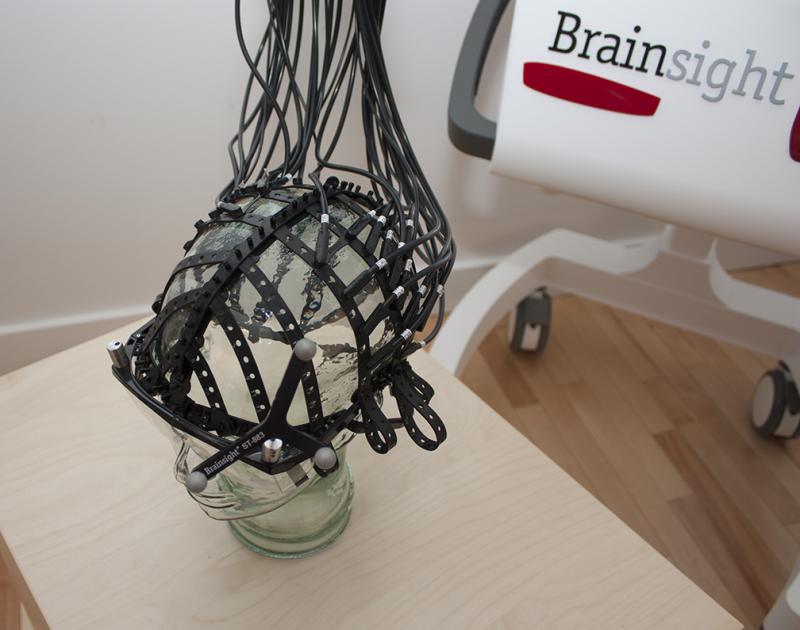

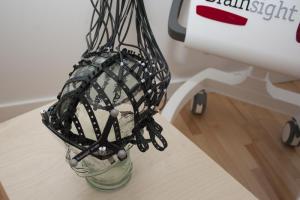

Brainsight NIRS Touca
Tamanhos    Pequeno, Medio, Grande.

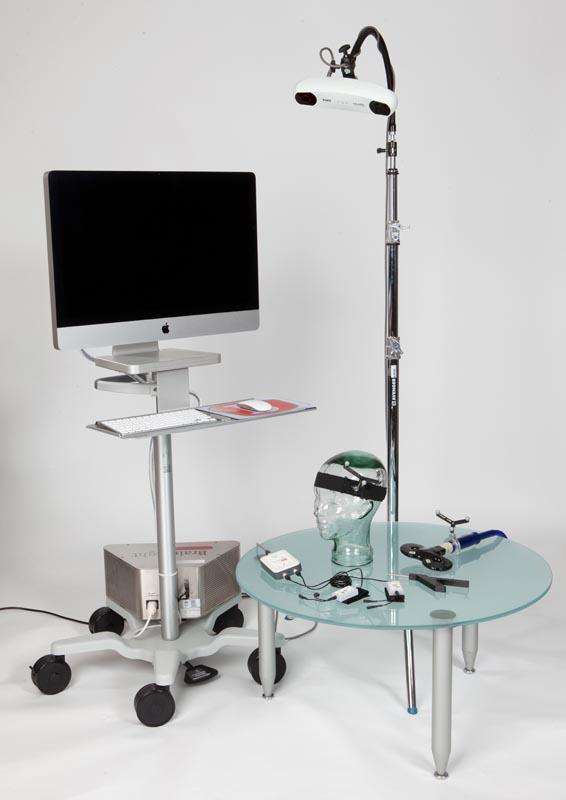

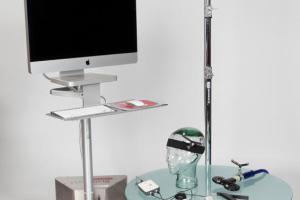

BrainSight Neuronavegação para TMS, tDCS, EEG, NIRS.

Os sistemas de neuronavegação permitem um planejamento preciso, direcionamento e monitoramento de estudos de
estimulação cerebral  usando TMS e tDCS. Eles também podem ser usados para a localização 3D de sistemas de neuroimagem,
como EEG e NIRS.

Essas técnicas oferecem aos pesquisadores a capacidade de:

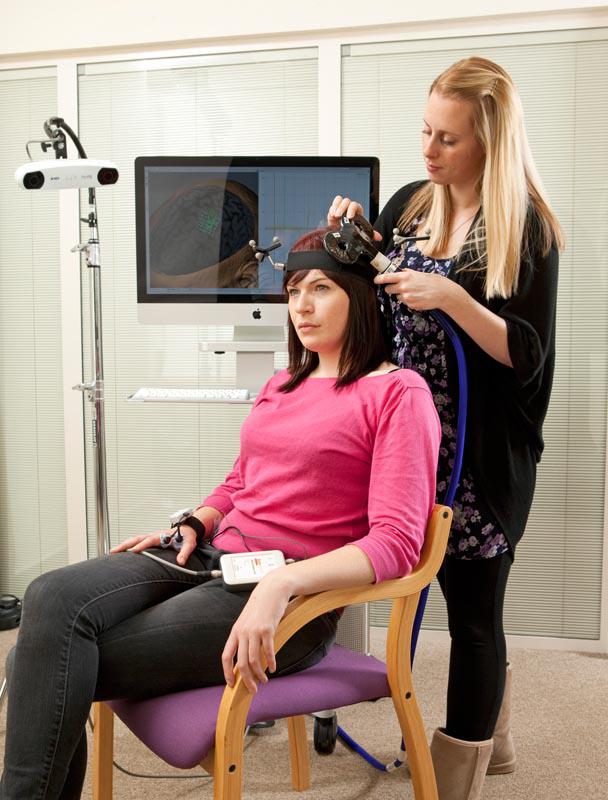

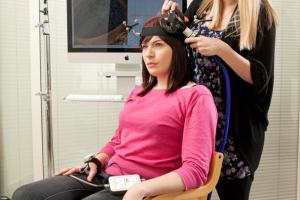

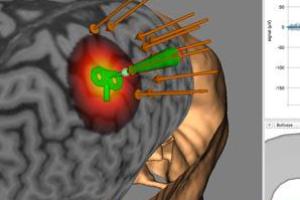

Colocar com precisão e consistência uma bobina TMS sobre uma reconstrução curvilínea do cérebro

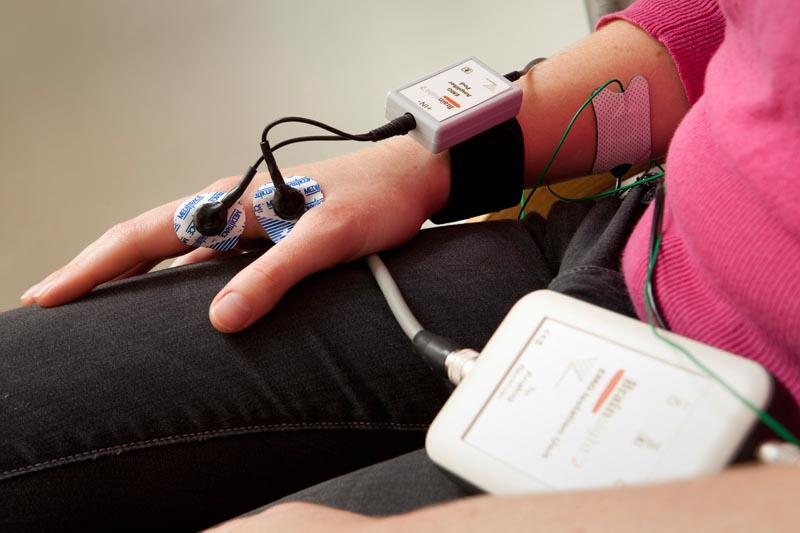

Precisamente gravar posição, orientação e saídas fisiológicas (EMG, EEG, NIRS) associado a um local específico do cérebro
Automatize a colocação e o rastreamento da bobina TMS usando um robô TMS dedicado.
Para a Neuronavegação baseada em MRI e Modelo-Base para TMS

• Fluxo de trabalho de projeto intuitivo e flexível;
• Universal MRI e compatibilidade de sobreposição;
• Compatibilidade TMS universal;
• Gravar dados com cada pulso TMS:
• Localização e orientação da bobina;
• O informação do estimulador;
• MEP, EEG e fNIRS.


Descrição do Produto

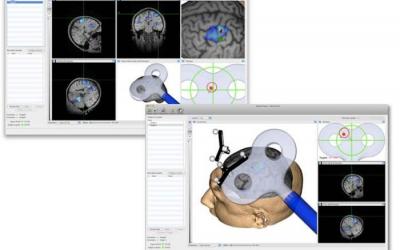

Brainsight TMS é um produto revolucionário usado em mais de 500 laboratórios em todo o mundo. Permite que uma bobina
de TMS seja posicionada sobre o alvo especificado baseado na imagem de um MRI do indivíduo, a ressonância
 magnética gerada 3D reconstrução curvilinear do cérebro ou do cérebro de cabeça média de MNI.

Os alvos para estimulação podem ser identificados selecionando e destacando manualmente a estrutura ou localização desejada
 ou combinando imagens de ressonância magnética com áreas de atividade destacadas com fMRI, EEG ou NIRS.

Com mais de 15 anos de feedback de centenas de pesquisadores, a neuronavigação Brainsight TMS tem evoluído continuamente
 como centro de neurociência universal através da integração com neuromodulação e sistemas de neuroimagem.
Os principais benefícios incluem:

Compatibilidade universal, trabalhando com qualquer sistema TMS, de qualquer fabricante
Fluxo de trabalho de software intuitivo, desde a configuração até a realização de TMS em apenas alguns minutos
Seleção flexível de alvos, baseada em:

- Anatomia;
- As coordenadas padronizadas (MNI ou Talairach);
- As sobreposições (CT, EEG, fMRI, MEP, NIRS, PET etc);
- Locais de bobina gravados de sessões anteriores;
- Gravações detalhadas armazenadas para cada pulso TMS;
- Vários formatos de arquivo de imagem suportados:

        → Dicom;
        → MINC;
        → Analyze;
        → PAR / REC;
        → NlfTI-1;
        → BrainVoyager.

- Dados totalmente exportáveis para análise off-line;
- Ferramenta de pintura de Região de Interesse (ROI);
- Reconstrução 3D curvilínea automática do cérebro;
- Layouts, visualizações e reconstruções personalizadas para todos os usuários e requisitos.


Lista de artigos científicos publicados usando o Brainsight TMS encontrado no Google Scholar.

Brainsight TMS é Dispositivo Médico de Classe I de acordo com a Directiva de Dispositivos Médicos 93/42 / ECC dentro da UE.
Fora da UE O Brainsight TMS destina-se apenas a fins de investigação.
